TW-01C数控砂轮修整机

产品特点 1、本机床可以对金刚石砂轮、CBN砂轮及多个砂轮组成的砂轮组，采用软华球体育·(中国)手机网页版硬的方法，提供简单并且高效率的修整，可以修整砂轮的外圆

在线咨询

华球体育·(中国)手机网页版床定制热线

0512-57775839

内容·详细

产品特点
1、本机床可以对金刚石砂轮、CBN砂轮及多个砂轮组成的砂轮组，采用“软华球体育·(中国)手机网页版硬”的方法，提供简单并且高效率的修整，可以修整砂轮的外圆、端面的华球体育·(中国)手机网页版、斜面、角度、圆弧以及成型砂轮。机器不仅操作简单，并且精准度高。
    机床主轴砂轮作为被修整的金刚石砂轮或CBN砂轮，附件上所安装的砂轮作为修整砂轮即绿色碳化硅砂轮；被修整砂轮二个方向可以调整，即X轴、Y轴；修整砂轮有三个方向可以调整，即旋转A轴、X1轴和Y1轴，并且可以变频调速的往复摆动，除此之外，X1轴和Y1轴之间可以旋转和定位，可以实现修整砂轮做180°旋转。
   2、本机床各个直线轴采用高精密交叉滚珠导轨与丝杆，配备数显光栅尺，使被修整砂轮在被修整时，定位精度、宽度尺寸和圆弧的大小都能随时调整与测量。手动旋转A轴采用进口高精密锥度滚柱轴承，以达到旋转精度和平稳。修整砂轮的转速、左右摇摆速度、摇摆行程的大小、及砂轮的位置都是可以调整的。
    机床装载EDIS测量系统，液晶显示器。可以画出砂轮的图形，也可在线测量长度，圆弧，角度尺寸，还可以显微镜观察实物景象。CAD软件兼容，图形可以导入和导出。并且可以与C机床CCD摄影装置附有放大10到50倍镜头及19"液晶显示器，可以在工作中测量及检验砂轮之圆弧、角度及尺寸大小。CCD及光学尺寸装置提供了简易使用的设定及量测砂轮的宽度、位置以及于修整当中或修整之后的检验。测量精度可以达到0.005mm。修整砂轮手动进给，进给精度0.01mm。
机床还可以选择配备空气吸尘装置，或者水雾灭尘装置，或者冷却油装置。
可以提供不同被修整砂轮杆及法兰对接转换转接，或者定制专用主轴。

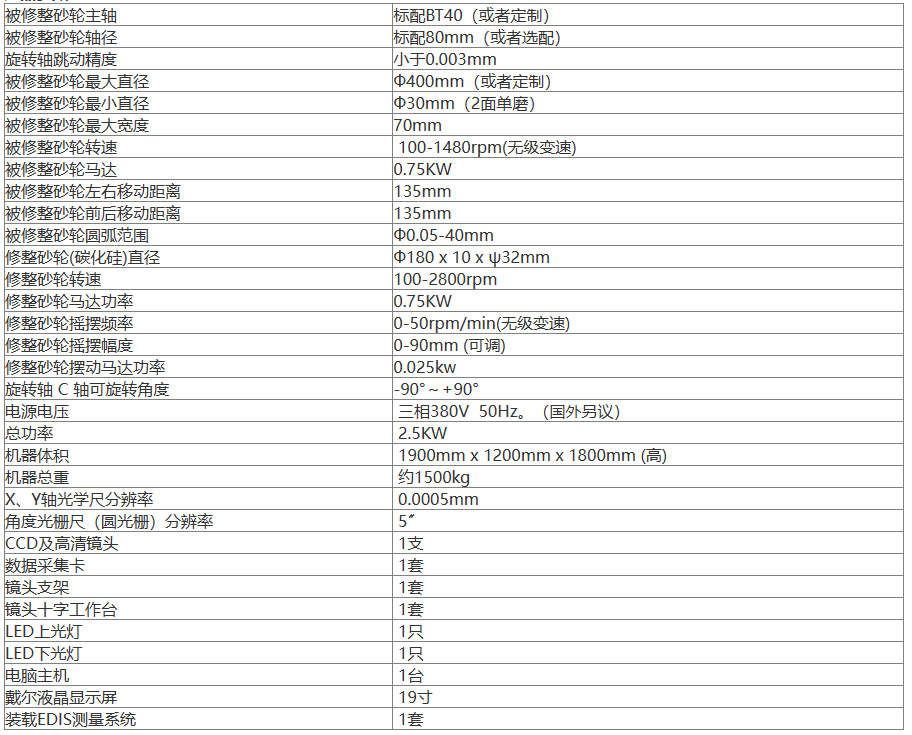

产品参数
